"Nuestra señalización digital-de doble cara parece clara desde el frente, pero cuando los clientes caminan desde el costado de la entrada del ascensor, la pantalla aparece empañada".
Estos fueron los comentarios que recibimos de un cliente minorista la semana pasada. La causa fundamental del problema fue un "punto ciego" en las pruebas de rendimiento óptico.
En la industria de la señalización digital, el 85 % de las decisiones de compra se centran en el tamaño, el brillo y el precio, sin tener en cuenta los parámetros principales que realmente impactan la experiencia del usuario a largo-plazo.
Como proveedor de soluciones de visualización comercial implementadas en centros comerciales, aeropuertos e instalaciones médicas durante muchos años, hemos probado más de 200 pantallas y descubrimos que las pantallas con especificaciones de laboratorio impresionantes pueden presentar una calidad de visualización deficiente en escenarios del mundo real-debido a problemas de rendimiento óptico.
La importancia del rendimiento óptico en las pantallas LCD
Las pantallas comerciales se encuentran con frecuencia en diversos sectores comerciales y su rendimiento óptico determina directamente la efectividad de la transmisión de información, lo que afecta si los espectadores en diferentes posiciones pueden tener una experiencia visual consistente.
Los entornos comerciales normalmente requieren compatibilidad con múltiples-ángulos de visión. Un buen rendimiento óptico garantiza que los espectadores desde un lado puedan leer claramente el contenido, evitando la pérdida de información debido a problemas con el ángulo de visión. Esto es especialmente crucial en áreas de alto-tráfico.
La estabilidad de los parámetros ópticos afecta el-rendimiento a largo plazo del dispositivo. Las pantallas comerciales a menudo necesitan funcionar continuamente, y el excelente rendimiento óptico garantiza que el efecto de la pantalla no se degrade significativamente con el tiempo, garantizando un retorno de la inversión.
Desde la perspectiva de la experiencia del usuario, una visualización cómoda y clara puede prolongar el tiempo de permanencia del espectador. En escenarios minoristas y educativos, esto se relaciona directamente con las tasas de conversión y los resultados del aprendizaje, lo que lo convierte en un factor técnico indispensable.
5 indicadores básicos de rendimiento óptico
Tasa de atenuación de brillo
La tasa de atenuación del brillo, más específicamente llamada "tasa de atenuación del brillo del ángulo de visión", se utiliza para cuantificar la capacidad de una pantalla para mantener el brillo en diferentes ángulos de visión.
Determina directamente la experiencia del usuario al ver una pantalla LCD desde un lado. Se refiere a la relación entre el brillo de la pantalla blanca medido en un ángulo de visión específico y el brillo de la pantalla blanca medido en un ángulo perpendicular (ángulo de visión de 0 grados) directamente frente a la pantalla.
Esta métrica refleja directamente el grado de pérdida de brillo cuando los usuarios ven la pantalla de lado. En escenarios comerciales donde varias personas ven la pantalla simultáneamente, como pantallas de señalización digital o de conferencias, una tasa de atenuación de brillo más baja garantiza que cada espectador pueda tener una experiencia visual clara y brillante, evitando problemas como que la pantalla se vuelva blanca u oscura.
①Procedimiento de prueba de tasa de atenuación de brillo:
Coloque la pantalla en una habitación oscura con luz ambiental inferior a 1 lux y precaliéntela durante 5 minutos con una pantalla blanca hasta que se estabilice el rendimiento. Utilice un dispositivo CS2000 o CA410 para medir el valor de brillo central a una distancia de 50 cm en un ángulo de 0 grados en la dirección normal.
Luego, gire la plataforma secuencialmente en ángulos de 30 grados, 45 grados y 60 grados, midiendo el brillo en las direcciones superior, inferior, izquierda y derecha respectivamente. Sustituya estas medidas en la fórmula para calcular la tasa de atenuación.
② Criterios recomendados para la tasa de atenuación del brillo:
De acuerdo con los estándares actuales de los clientes principales para controlar la tasa de atenuación del brillo de los módulos de pantalla LCD, la tasa de atenuación en todas las direcciones en un ángulo de visión de 30 grados debe ser menor o igual al 70%.
Cuanto mayor es el ángulo de visión, más evidente suele ser la atenuación. El uso de películas para mejorar el brillo, como APF o DBEF, puede mejorar significativamente el rendimiento. Estas características técnicas deben ser el foco a la hora de comprar.
Atenuación de la relación de contraste
La atenuación de la relación de contraste es un indicador clave de la capacidad de una pantalla LCD para mantener el detalle y la claridad de la imagen en diferentes ángulos de visión.
Se define como la relación entre la relación de contraste de la pantalla (la relación entre el brillo del blanco y el negro) en un ángulo de visión específico y su relación de contraste en un ángulo de visión directamente perpendicular.
Una mayor atenuación de la relación de contraste significa que es más probable que la imagen parezca "grisácea" o "descolorida" cuando se ve desde un lado, lo que resulta en una pérdida de detalles en las áreas oscuras y una menor legibilidad del texto.
① Procedimiento de prueba de reducción de la relación de contraste:
En un entorno de cuarto oscuro estándar, el módulo LCD se enciende, se cambia a una pantalla blanca L255 y funciona continuamente durante al menos 5 minutos para permitirle alcanzar la estabilidad térmica (estabilidad del rendimiento óptico).
Los valores de brillo de las pantallas L255 blanca y L0 negra se miden en un ángulo de 0 grados entre la lente de prueba y la dirección normal del plano del módulo LCD, respectivamente, y se calcula la relación de contraste inicial.
Posteriormente, se gira la plataforma de prueba de modo que la dirección normal del plano del módulo LCD forme ángulos de 30 grados, 45 grados y 60 grados con la lente del equipo de prueba, y los valores de brillo de las pantallas L255 blanca y L0 negra se miden nuevamente y se calcula la relación de contraste.
② Criterios recomendados para la atenuación de la relación de contraste:
En un ángulo de visión de 30 grados, también se recomienda una atenuación de la relación de contraste inferior o igual al 70 %. La clave es si los negros son "lo suficientemente negros", lo cual está directamente relacionado con el panel en sí y la selección del polarizador.
Una atenuación excesiva hará que la imagen aparezca grisácea y los bordes del texto se vean borrosos cuando se ve desde un lado.
Cambio de color
El cambio de color, a menudo denominado "color dominante", se utiliza para evaluar la precisión de la visualización del color en una pantalla bajo diferentes ángulos de visión. Caracteriza la diferencia entre el color presentado en un ángulo de visión amplio y el color estándar en un ángulo de visión normal. La industria suele utilizar JNCD (Joint Navier-Diámetro estándar) para caracterizar el cambio de color.
Si el cambio de color es significativo, la misma pantalla mostrará tonos inconsistentes (por ejemplo, con un aspecto amarillento o azulado) en diferentes ángulos, lo que afectará gravemente la coherencia de la imagen visual de una marca. Esta métrica es particularmente importante en escenarios donde la consistencia del color es crucial, como exhibidores minoristas y publicidad.
① Procedimiento de prueba de cambio de color:
En condiciones de cuarto oscuro, la pantalla muestra una imagen blanca y alcanza estabilidad térmica. Las coordenadas de color CIE 1976 u'v' se miden en la posición normal de 0 grados como línea de base. La plataforma de prueba se gira en ángulos de 30 grados, 45 grados y 60 grados, y las coordenadas de color de la imagen blanca se miden nuevamente en cada ángulo.
Los valores de las coordenadas u,v medidos desde diferentes ángulos de visión y orientaciones se sustituyen en la fórmula de cálculo del cambio de color para calcular el cambio de color en diferentes ángulos de visión y orientaciones.
② Estándares de evaluación de desviación de color:
Cuanto menor sea la desviación de color de un módulo de pantalla LCD, menor será la diferencia de color y mejor será la reproducción del color.
De acuerdo con los estándares actuales de los clientes principales para controlar la caída de la relación de contraste de los módulos de pantalla LCD, la desviación de color debe controlarse a menos o igual a 3 JNCD en un ángulo de visión de 30 grados, y a menos de o igual a 4 JNCD en un ángulo de visión de 45 grados.
Uniformidad de color
La uniformidad del color, también conocida como uniformidad del color, es un parámetro que evalúa la consistencia de la reproducción del color en diferentes áreas de una pantalla.
Debido a factores como los procesos de fabricación y la distribución de la luz de fondo, pueden aparecer ligeras diferencias de color en diferentes lugares de la misma pantalla.
La uniformidad del color cuantifica esta diferencia midiendo las coordenadas de color de múltiples puntos de prueba y calculando la desviación máxima entre ellos.
La mala uniformidad del color se manifiesta como manchas de color visibles o transiciones de color poco naturales, lo que afecta gravemente el efecto visual general y la sensación profesional de las pantallas de gran-tamaño.
① Procedimiento de prueba de uniformidad de color:
En condiciones de cuarto oscuro, después de que la pantalla muestra una imagen blanca y alcanza la estabilidad térmica, los puntos de prueba se configuran según el tamaño (135 puntos para 5-7 pulgadas, 187 puntos para 7 pulgadas y más).
Utilizando un dispositivo de medición de superficies CA2500A o un dispositivo de medición puntual CS2000, se prueba el efecto general del módulo de pantalla LCD. El diámetro del punto de prueba es de aproximadamente 1,56 mm.
Antes de realizar la prueba, asegúrese de que la lente de prueba y la dirección normal del plano del módulo de pantalla LCD formen un ángulo de 0 grados y mantenga una distancia de 50 cm entre la lente de prueba y el módulo de pantalla. Pruebe las coordenadas de color del punto blanco (u y v) de todos los puntos en todo el módulo de pantalla LCD según CIE1976 en una pantalla blanca L255.
Sustituya las coordenadas u y v de todos los puntos de prueba dentro de la superficie LCD AA en la fórmula de cálculo de uniformidad del color para calcular el cambio de color entre dos puntos cualesquiera y entre dos puntos adyacentes.
② Estándares de control recomendados para la uniformidad del color:
De acuerdo con los estándares actuales de control del cliente para la uniformidad del color de los módulos de pantalla LCD, la desviación de color ∆u'v' entre dos puntos cualesquiera debe ser menor o igual a 3,75 JNCD (menor o igual a 0,015) y la desviación de color entre dos puntos adyacentes debe ser menor o igual a 1,5 JNCD (menor o igual a 0,006).
Precisión del color
La precisión del color se refiere específicamente a la diferencia de color entre el área de tinta de la cubierta de la pantalla completamente laminada y el área de la pantalla, lo que requiere un efecto negro perfecto. Cuanto menor sea el valor de diferencia de color, mejor será el efecto de negro perfecto y menor será el valor de precisión de color correspondiente (Delta E).
Por supuesto, la diferencia de color mencionada aquí generalmente se refiere a la precisión del color bajo un ángulo de visión vertical, que es diferente de la desviación de color que ocurre cuando cambia el ángulo de visión, como se discutió anteriormente.
Estándares de control de precisión del color:
La diferencia de color ΔE entre el área de tinta de la cubierta y el área de visualización de una pantalla completamente laminada debe ser menor o igual a 3-4. Para aplicaciones de alta gama, se recomienda ΔE < 2 para lograr un buen efecto negro perfecto.

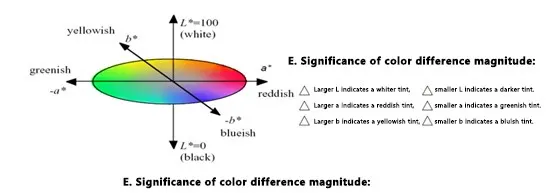

Para productos emblemáticos, cuando ΔE es menor o igual a 1, el límite de la pantalla es casi invisible cuando la pantalla está apagada. Tenga en cuenta que los valores L, a y b en el cálculo de ΔE representan el grado de diferencia en el brillo, el eje rojo-verde y el eje amarillo-azul, respectivamente.
Elegir la pantalla comercial adecuada para sus necesidades
Cree una lista de verificación de adquisiciones basada en estos cinco indicadores: realice-pruebas in situ de brillo y variación de color en un ángulo de visión de 30 grados, solicite un diagrama de distribución de uniformidad de color, confirme el valor específico de la precisión del color ΔE y dé prioridad a los proveedores que proporcionen informes completos de pruebas de cuarto oscuro.
La selección de una pantalla comercial requiere considerar el escenario de aplicación específico. Para entornos minoristas, priorice el cambio de color y la precisión del color para garantizar una transmisión precisa del color de la marca; Para las salas de control, céntrese en la tasa de degradación del contraste para garantizar detalles claros y discernibles.
Antes de la implementación, solicite al proveedor que se comprometa con la uniformidad del rendimiento óptico de las pantallas del mismo lote para evitar diferencias visuales causadas por la mezcla de diferentes lotes y garantizar un rendimiento estable durante una vida útil de cinco-años.
Si su pantalla implica ángulos de instalación especiales o entornos de iluminación complejos, le recomendamos contactarnos para obtener más información sobre pantallas y soluciones LCD.
